Fab

Product information

à partir de 11 093,00 €
13 422,53 € TTC

Description

Avec Fab, tu disposes d'une fraiseuse numérique grand format qui va booster ta production. Elle permet de produire quotidiennement à grande vitesse et avec précision sur un grand nombre de matériaux.

Note : la broche et les accessoires ne sont PAS inclus dans le kit et doivent être sélectionnés séparément.

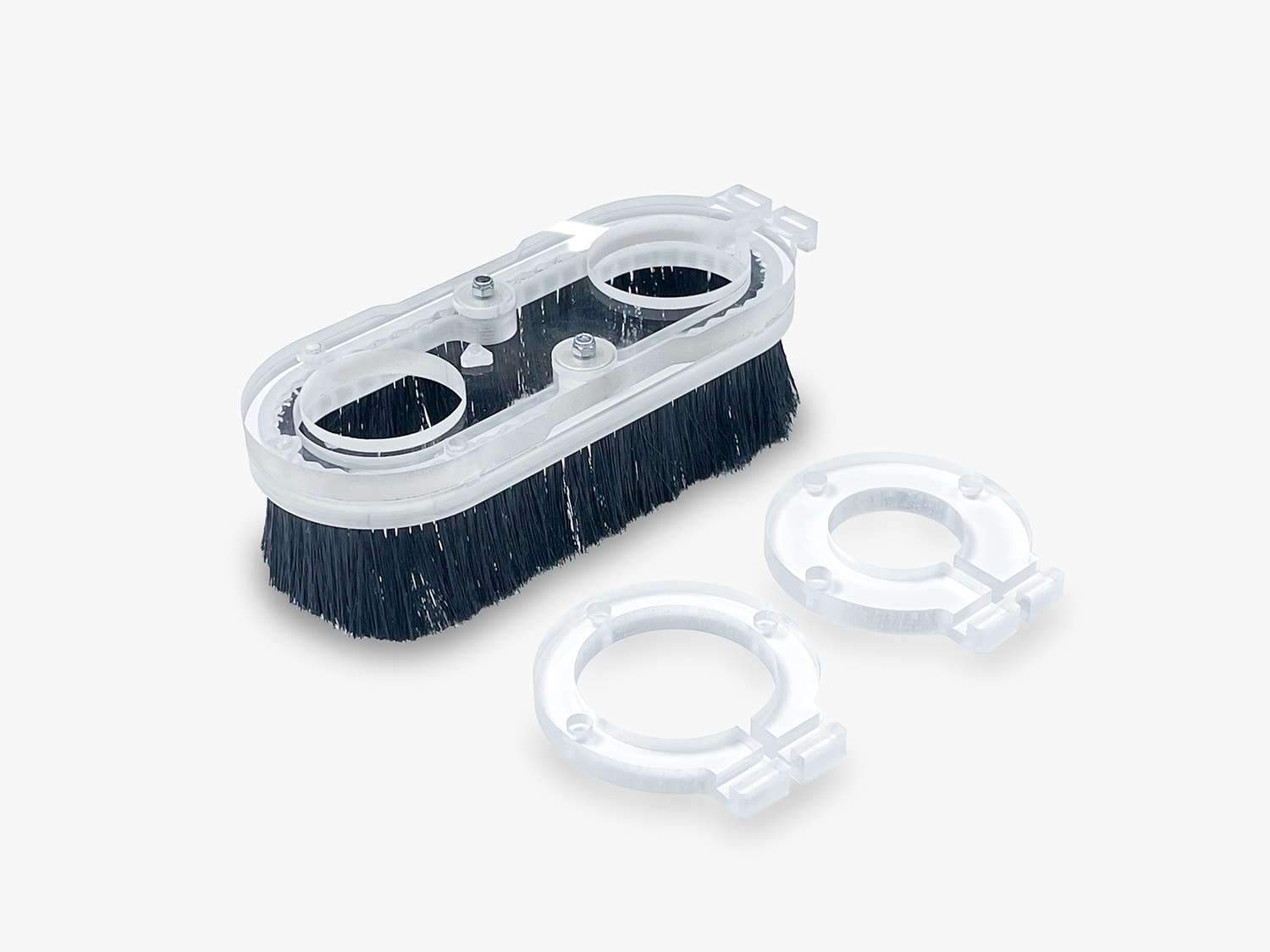

Accessoires recommandés

Découvre Fab en vidéo

Dans cette vidéo, vous apprendrez tout ce qu'il faut savoir, de l'utilisation de la machine à la puissance de la broche disponible, en passant par les aspects importants en matière de sécurité. À la fin de la vidéo, vous comprendrez beaucoup mieux la machine.

Pour aller plus loin, vous pouvez regarder la présentation produit complète de Fab.

Parle à un expert

Choisir la bonne configuration de machine peut être compliqué. Si tu n'es pas sûr, il vaut mieux que tu parles à quelqu'un de notre équipe qui examinera ton projet avec toi et s'assurera que tu obtiens la meilleure configuration.

Ce qu'ils disent de nous

Caractéristiques techniques

Taille et poids
Surface de travail

1330 x 2700 mm

Encombrement global

1750 x 3150 x 1250 mm

Dégagement Z

Schema Comparison Standard High Z Fab

Poids

180 kg

Performance
Précision de positionnement

Axes X et Z : ± 50 µm / 300 mm

Axe Y : ±26 µm / 1000 mm

Vitesse de déplacement max.

25,000 mm/min

Précision de coupe

0,1 mm (cette valeur dépend fortement des paramètres de découpe choisis par l'opérateur)

Paramètres de coupe typiques

Dans le bois tendre, avec une fraisede 6 mm en carbure à 3 dents :

  • Vitesse d'avance : 7000 mm/min
  • Profondeur de coupe : 5 mm
  • Vitesse de rotation de la broche : 20 000 tr/min
Broche compatibles

VFP 2,2kW refroidie par air
Vitesse de 5000 à 24000 tr/min
Contrôlée par ordinateur
Collets ER20

Consommation électrique

1x 230VAC (puissance max. : 3,5 kW avec la broche, +0,55 kW avec le dépoussiéreur)

Mécanique
Structure

Plaques d'acier (8 & 10mm)

Profilés en aluminium (30x60mm & 60x60mm)

Système de guidage linéaire

Rail prismatique double HGR20

Système d'entraînement

X and Z-Axis

  • Vis à billes 16 mm ±50 µm / 300 mm (C7)

Y-Axis

  • Mod 2 Crémaillère et pignon ±26 µm / 1000 mm (DIN5 / Q5)
Électronique
Moteurs

Nema34, 6 A, 4.5 Nm (X & Y)
Nema23, 5 A,  2.2 Nm (Z)

Drivers moteur

DSP 32 bits
48 VDC 6,0 A
Microstepping 1/32
Contrôle du courant de repos
Coefficient de lissage de la vitesse (accélération/décélération)

Ordinateur intégré

Raspberry Pi 4 - 2 GB RAM

Ports

3 ports USB

1 port Ethernet

1 port HDMI

Connecteurs

Moteurs et capteurs - Neutrik XLR

Entrées / sorties - GX12

Interface

Écran tactile capacitif TFT IPS de 13,3 pouces
Clavier Bluetooth personnalisé

Connectivité

WiFi (2.4 GHz and 5.0 GHz IEEE 802.11ac )

Bluetooth (5.0)

Gigabit Ethernet

Capteurs de limites

Capteurs inductifs (6x)

Capteur de longueur d'outil

Plaque tactile avec pince crocodile

Contrôleur

PlanetCNC Mk3/4

Control Software
PlanetCNC TNGv2

Générateur/éditeur de G-Code intégré

Visualisation des parcours d'outils

Importation de parcours d'outils à partir de fichiers 2D (dxf, png,...)

Interpolation avancée des mouvements

Mode simulation

Mode d'entrée manuelle des données (MDI)

Déplacement automatique et portique d'équerre

Mesure automatique de la longueur de l'outil et palpage

Priorité à l'avance et à la vitesse

Vue, scripts et codes M personnalisables

Compatibilité FAO

Compatible avec tous les logiciels de FAO disponibles sur le marché (conseillant Fusion360).

Sécurité
Broche

Les broches pilotées par logiciel s'arrêtent automatiquement lorsqu'on appuie sur un bouton d'arrêt d'urgence ou lorsqu'un programme de fraisage est terminé.

Cela permet de limiter au maximum le temps pendant lequel une fraise  tourne.
