Table à dépression FAB

https://tevarg-mekanika-odoo.odoo.com/web/image/product.template/4451/image_1920?unique=2c04eed

Utilisez cette table à dépression pour fixer vos pièces rapidement et facilement sur votre CNC Fab. Cette table robuste et ergonomique vous permettra d'améliorer la qualité de vos pièces et de réduire considérablement votre temps de travail.

3.590,00 € 3590.0 EUR 3.590,00 € hors TVA

3.590,00 € hors TVA

Not Available For Sale

    Cette combinaison n'existe pas.

    Conditions générales

    Vous avez besoin d'un conseil ou d'un devis ?

    Nous vous aidons à monter votre projet et vous proposons de solutions de financement pour la Belgique et la France.

    Pourquoi choisir une table à dépression pour votre CNC


    Travailler avec des matériaux de la taille panneau, comme le contreplaqué, le MDF ou le plastique, peut être un défi, surtout lorsqu'il s'agit de les fixer pour l'usinage. Les méthodes de fixation traditionnelles demandent souvent du temps et des efforts, mais une table à dépression offre une solution plus efficace.

    Les tables à dépression constituent un moyen fiable et polyvalent de maintenir en place des matériaux de grande taille, ce qui les rend idéales pour les fraiseuses numériques de grande taille. Elles simplifient le processus d'installation, réduisent le risque de mouvement pendant l'usinage et peuvent prendre en charge un large éventail de types de matériaux.

    Que vous soyez novice en matière d'usinage CNC ou que vous ayez des années d'expérience, l'utilisation d'une table à dépression peut améliorer votre flux de travail et la qualité de votre travail.

    Ce que vous pouvez faire avec


    Une large gamme de matériaux compatibles

    Notre table à dépression est compatible avec une large gamme de matériaux, pour autant qu'ils présentent des surfaces planes.

    Bois, tôle, plaques de plastique, mousse, etc. sont autant de matériaux compatibles.

    Une large gamme de tailles compatibles

    Ceci est probablement la caractéristique la plus unique de cette table à dépression. Elle vous permet d'attacher une large gamme de tailles de panneaux sans aucune modification de l'installation. Qu'il s'agisse d'un panneau complet ou d'un brut de 200 x 200 mm, vos pièces sont solidement attachées.

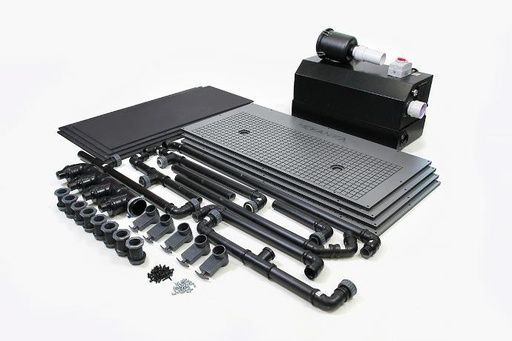

    Contenu du kit


    #1 Configuration complète

    Notre installation complète est composée de :

    • Une pompe à vide Hurricane de Blackbox Vacuum
    • Des panneaux HPL robustes de 20 mm comme base de la table
    • Un système de tuyauterie complet avec des vannes
    • Un martyr en MDF adapté à votre Fab

    Il comprend tout ce dont vous avez besoin pour installer une table à dépression entièrement fonctionnelle.

    #2 Configuration de base

    Nous avons choisi la meilleure qualité possible pour maximiser le confort de travail, mais nous sommes conscients que cela a un coût. Pour celles et ceux dont les exigences sont moindres, nous proposons également une version de base de notre table à dépression. Cette option vous permet de vous procurer votre propre pompe et de construire le martyr vous-même.

    Fonctionnalités et fiche technique


    1. Taille & performances

    Taille

    864 x 432 x 432 mm

    Vide maximal

    -335 mbar

    Capacité d'aspiration

    690 m³/h

    Taille de brut minimale

    Plaque de 200 x 200 mm, avec les paramètres de coupe suivants :

    • Profondeur de passe : 4 mm
    • Avance : 2500 mm / min
    • Vitesse de broche : 20,000 rpm
    • Fraise carbure 3 dents 6 mm
    • Matière : contreplaqué


    2. Structure & éléments mécaniques

    Circuit et connexions

    • Circuit PP 50 mm avec joints intégrés
    • Collecteur PP 90 mm
    • Passe-cloisons et raccord-unions à visser

    Structure de la pompe

    Acier plié avec thermolaquage noir

    Base

    Pieds en caoutchouc pour limitation du bruit

    Filtre à canister

    Inclus et cartouches remplaçables

    Jauge à dépression

    Intégrée​

    Soupape de décharge

    Intégrée​


    3. Électricité

    Composition

    2x 2 pompes à vide haute performance à longue durée de vie

    Connectiques

    • Prises industrielle 32A 2P+E
    • Prise femelle fournie (à raccorder au réseau)

    Interrupteurs

    2 interrupteurs de puissance avec disjoncteurs intégrés

    Consommation électrique

    • 1x 230VAC - 30A
    • Puissance max : 6.9 kW

    Exigences en matière d'installation électrique


    CLAUSE DE NON-RESPONSABILITÉ:

    Pour utiliser la pompe à vide en toute sécurité, votre installation électrique doit comprendre un disjoncteur de 32 A et des câbles de (2+G) x 6 mm². Veillez à ce que les travaux électriques soient effectués par un professionnel qualifié afin d'éviter toute blessure ou tout dommage..

    Informations importantes sur l'installation : ​

    1. Exigences électriques :

    Cette pompe à vide nécessite une alimentation électrique pouvant supporter un courant de 30A. Pour garantir la sécurité et le bon fonctionnement, il est nécessaire d'installer un disjoncteur de 32A. En outre, votre câblage doit avoir un diamètre de 6,0 mm² pour supporter ce niveau de courant électrique.

    2. Recommandations préalables à l'installation :​

    Nous incluons toutes les prises nécessaires dans notre kit et vous recevrez les instructions de câblage.


    Note: si vous souhaitez préparer votre installation à l'avance, vous pouvez acheter des prises compatibles séparément. Si vous n'êtes pas sûr de la manière de procéder à l'installation électrique, nous vous recommandons de consulter un électricien qualifié pour l'installation. Pour une connexion sécurisée et compatible, envisagez d'acheter les types de prises suivants :

    • IEC 60309 (32A, 2P+E, 230V) : Couramment utilisé dans les applications industrielles, ce type de prise est conçu pour supporter en toute sécurité des charges de courant élevées.
    • NEMA L6-30R (30A, 250V): Cette prise à verrouillage rotatif est populaire en Amérique du Nord et assure une connexion sécurisée pour les équipements de haute puissance.
