Planet CNC-Schnittstelle erklärt

Mekanika's Schnittstelleneinheit

Unsere Maschinen werden standardmäßig mit einer Schnittstelleneinheit geliefert, die aus zwei Elementen besteht:

• einem 7"- oder 13" -Touchscreen (je nach der von Ihnen gewählten Schnittstelle)
• eine angepasste Bluetooth-Tastatur

Der Touchscreen ermöglicht es Ihnen, Ihre Maschine über PlanetCNC zu steuern, sondern auch auf dem Raspberry Pi zu navigieren, wenn Sie Ihre Ordner zu durchsuchen, einige Dateien zu bearbeiten, oder sogar im Internet surfen müssen.

Die Bluetooth-Tastatur bietet eine Alternative, um Ihre Maschine einfach und intuitiv zu bedienen: die meisten der Tasten wurden auf bestimmte Funktionen von PlanetCNC zugeordnet und dienen als nützliche Abkürzungen, um es zu steuern.

Wenn Sie Ihren eigenen Bildschirm, Tastatur und Maus als Schnittstelle zur Steuerung der Maschine verwenden möchten, ist dies natürlich möglich. Schließen Sie Ihre Geräte einfach an der Rückseite der Steuereinheit an und ändern Sie die Auflösung des Raspberry Pi, um sie an Ihren neuen Bildschirm anzupassen.

Planet CNC Hauptbildschirm

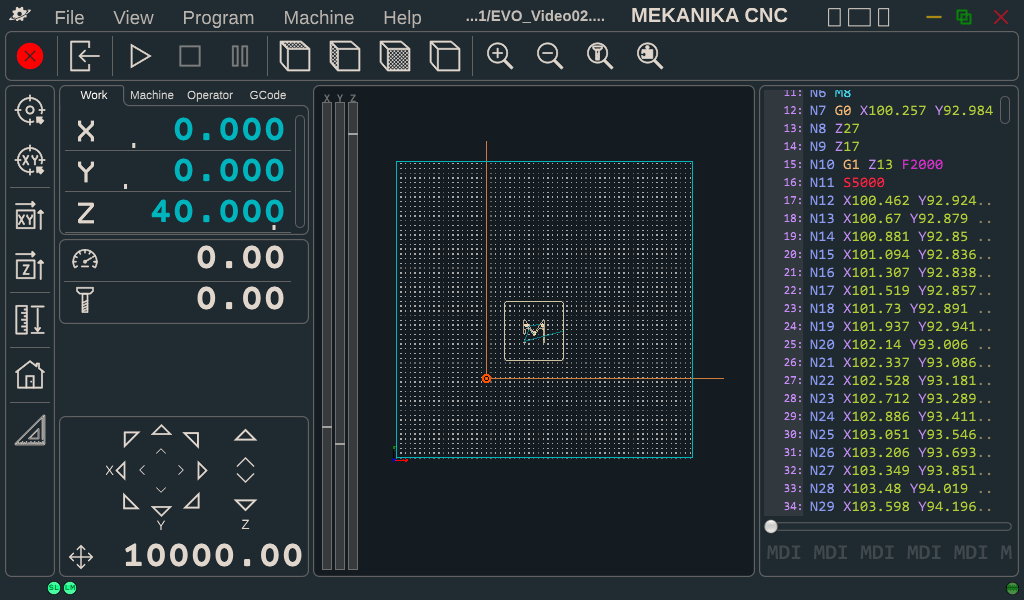

Wenn Sie die Maschine einschalten, startet PlanetCNC automatisch nach ein paar Sekunden und Sie gelangen auf den unten abgebildeten Bildschirm.

Hier ist ein Überblick über die verschiedenen Bereiche und Funktionalitäten der Software:

• 1. Aktuelle Position der Achsen X, Y und Z (Arbeits- und absolute Koordinaten der Maschine)
• 2. Echtzeit-Maschinengeschwindigkeit und Spindeldrehzahl (Vorschub und Geschwindigkeit)
• 3. Manuelle Fahrgeschwindigkeit der Maschine und Steuerung (Jog)
• 4. Allgemeines Menü
• 5. G-Code-Steuerungsmenü (Wiedergabe, Pause, Stopp,...)
• 6. Menü Maschinenaktionen (Referenzfahrt, Werkzeugmessung,...)
• 7. Grafische Schnittstelle und 3D-Ansicht
• 8. G-Code-Panel (aktuell geladener Code)
• 9. G-Code Befehlszeile (MDI)

Einige Funktionalitäten von PlanetCNC sind nur über den Touchscreen zugänglich, aber die wichtigsten können schnell über die Tastatur aktiviert werden. Diese Funktionalitäten teilen sich die gleichen Symbole auf dem Bildschirm und auf den Tasten.

Im ersten Teil des Bildschirms werden die Echtzeitkoordinaten der Maschine angezeigt. Es gibt zwei Arten von Koordinaten, die Sie verwenden werden:

• Arbeitskoordinaten (in blau), die die Position des Werkzeugs in Bezug auf den vom Benutzer festgelegten Arbeitsursprung darstellen .
• Maschinenkoordinaten (in grün), die die Position des Werkzeugs in Bezug auf den Maschinenursprung X0 Y0 Z0 darstellen, der sich vorne unten links an der Maschine befindet.

Sie können mit den Registerkarten zwischen den beiden umschalten, wie in den Abbildungen unten gezeigt.

Der zweite Teil des Bildschirms zeigt zwei Werte an: die aktuelle Verfahrgeschwindigkeit der Maschine (auch Vorschub genannt - das Zählersymbol) und die Drehgeschwindigkeit der Spindel (auch Geschwindigkeit genannt - das Spindelsymbol), wie sie im G-Code definiert sind, der in das Programm geladen wurde.

Wenn Sie auf die Symbole klicken, erweitert sich der Bereich und zeigt neue Funktionen an. Sie ermöglichen es Ihnen, den Vorschub und die Geschwindigkeit in Echtzeit in Schritten von 10% zu erhöhen/verringern, während die Maschine arbeitet und einen G-Code liest.

Auf dem Bild unten zum Beispiel soll die Maschine mit einer Geschwindigkeit von 2000 mm/min fahren (Vorschub F2000 im G-Code), aber der Arbeitsvorschub wurde auf 70 % eingestellt, so dass die Maschine tatsächlich mit 1400 mm/min läuft.

Auf diese Weise können Sie Ihre Vorschübe und Geschwindigkeiten während eines Auftrags feineinstellen, falls Sie feststellen, dass Ihre G-Code-Parameter nicht optimal sind.
 Seien Sie vorsichtig: 10 % können unter bestimmten Bedingungen eine große Veränderung sein. Das Ändern von Vorschüben und Drehzahlen während eines Fräsvorgangs kann zu einigen Problemen führen, wenn es nicht sorgfältig durchgeführt wird.

Mit der Jog-Sektion können Sie Ihre Maschine frei und mit einer bestimmten Geschwindigkeit bewegen. Diese Geschwindigkeit kann durch einen Doppelklick auf die in der Abbildung unten angegebene Zahl geändert werden.

Um die Maschine zu bewegen, drücken Sie auf die Pfeile auf dem Touchscreen oder verwenden Sie die entsprechenden Tasten auf dem Tastenfeld:

Die obere Leiste enthält Verknüpfungen zu 5 Kontextmenüs, in denen Sie alle detaillierten Funktionalitäten von PlanetCNC finden können, einschließlich der Sprachpräferenzen und der Einstellungen.

Wir werden nicht alle von ihnen hier im Detail, aber wenn Sie mehr über jeden von ihnen wissen wollen, können Sie alle Informationen finden Sie in der PlanetCNC TNG Dokumentation, die auf der Support-Seite unserer Website heruntergeladen werden kann.

Mit diesen 4 Schaltflächen können Sie:

• Laden eines G-Codes
• Starten des G-Codes
• Stoppen des G-Codes (kann nicht fortgesetzt werden und die Maschine kann manuell bewegt werden)
• Anhalten des G-Codes (kann wieder aufgenommen werden, aber die Maschine kann nicht manuell bewegt werden)

Und die Tastatur hat Tasten als Abkürzungen für diese Aktionen:

Dies sind die Tasten, die zum Senden/Empfangen von Informationen an das Gerät verwendet werden.

Von diesen 8 Aktionen sind 4 auch auf dem Tastenfeld verfügbar (mit ähnlichen Symbolen):

In der Mitte des Bildschirms finden Sie eine 3D-Ansicht, die das erreichbare XYZ-Arbeitsvolumen der Maschine darstellt. Der orangefarbene Kegel stellt das zentrale Werkzeug dar (orangefarbener Kreis in der Draufsicht), also den zentralen Punkt der Maschine, von dem aus alle Koordinaten berechnet werden.
Seine Größe ist nicht mit dem Durchmesser des Werkzeugs verbunden, er stellt nur den Mittelpunkt des Werkzeugs dar.

Wenn ein G-Code geladen ist, zeigt die grafische Oberfläche auch den Werkzeugweg an, dem die Maschine folgen wird, um das Teil zu fräsen.

Die Symbolleiste oben kann zum Wechseln der Ansichten (oben, seitlich,...) verwendet werden, aber auch zum Zoomen auf das Werkstück, auf das Werkzeug oder zum Anzeigen des gesamten Werkstücks.

Der letzte Abschnitt des Bildschirms, rechts, dient zur Anzeige des geladenen G-Codes (wenn er nicht sichtbar ist, können Sie ihn mit den Schaltflächen anzeigen, die das 3-Ansichtsfeld oben rechts darstellen).

Sie können ihn benutzen, um Ihren Code zu durchsuchen, ihn Zeile für Zeile auszuführen oder sogar Operationen mitten im Code zu starten, indem Sie das Menü benutzen, wie auf dem Bild unten gezeigt. (was nützlich sein kann, um einen Job nach einem Absturz oder Stromausfall wiederherzustellen... usw.)

Benutzen Sie diese Funktion nur, wenn Sie mit ihrer Anwendung vertraut sind! Das Starten eines Codes von einer falschen Zeile oder Maschinenposition kann zu unvorhersehbaren Maschinenbewegungen und/oder zum Absturz des Werkzeugs in den Tisch führen!

Am Ende dieses Abschnitts finden Sie ein Befehlszeilenfeld, auch MDI genannt, das dazu dient, G-Code manuell einzugeben und direkt an die Maschine zu senden. Mit dem unten gezeigten Befehl wird die Maschine beispielsweise mit maximaler Geschwindigkeit zu den Arbeitskoordinaten X50 und Y100 bewegt.

Wenn Sie mehr darüber wissen wollen, finden Sie alle Informationen, die Sie brauchen, in der PlanetCNC G-Code-Dokumentation, die auf der Support-Seite unserer Website heruntergeladen werden kann.

Die Mekanika-Maschinen laufen auf einem Raspberry Pi, der direkt mit Ihrer Steuerungsschnittstelle verbunden ist. Das bedeutet, dass Sie ihn nach Belieben verwenden können, um Ihre Dateien zu organisieren, im Internet zu surfen, usw. Sie können auf den Desktop zugreifen, indem Sie das Fenster von PlanetCNC minimieren.

Wie bei einem Smartphone, wenn Sie eine Datei oder ein Programm öffnen wollen, drücken Sie einfach das Symbol einmal. Wenn Sie mit der rechten Maustaste klicken möchten, drücken Sie länger auf das Symbol und das Kontextmenü wird angezeigt. Wenn Sie einen Text eingeben müssen, können Sie die virtuelle Tastatur öffnen, indem Sie auf das Symbol in der Taskleiste klicken.
